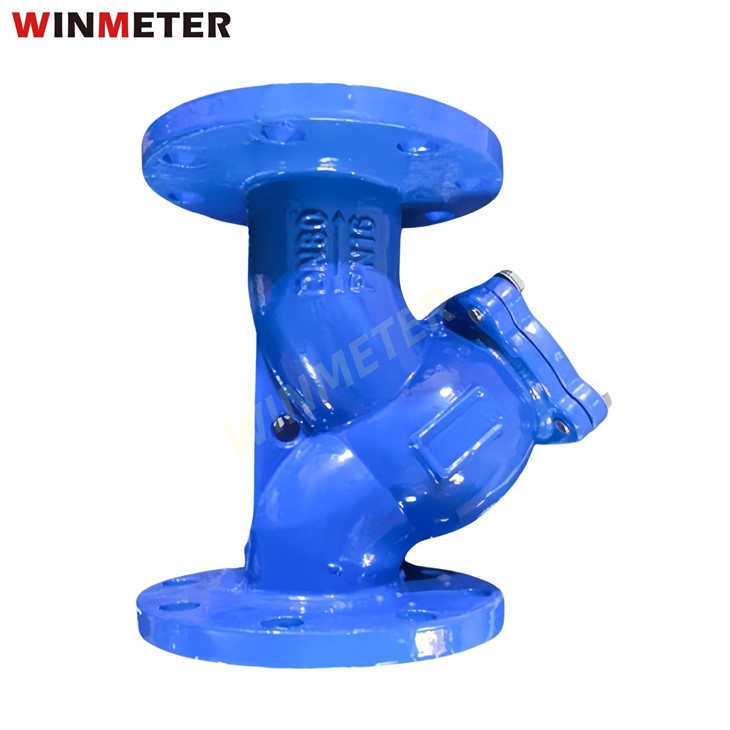

Colador tipus WINMETER Y-(Model: GL41H-16)

Filtració eficient · Protegiu l'equip de canonades · Durable i{0}}durable

El colador de tipus Y-WINMETER (model GL41H-16) és un dispositiu de filtració de canonades compacte i de baixa resistència que s'utilitza àmpliament per filtrar mitjans com ara aigua, petroli i gas. El seu disseny en forma de "Y" permet un fàcil manteniment i neteja de la pantalla. Intercepta eficaçment les impureses com el sediment, l'òxid i l'escòria de soldadura de la canonada, protegint les vàlvules aigües avall, les bombes, els intercanviadors de calor i altres equips crítics. És un "guardià" indispensable tant per als sistemes de canonades industrials com civils.

El colador WINMETER Y-Type Strainer funciona segons el principi senzill d'intercepció mecànica. Quan el fluid (líquid o gas) entra al cos del filtre des de l'entrada, el camí del flux dirigeix ​​el medi a través de la pantalla del filtre. La pantalla actua com un "tamís" de precisió, atrapant partícules d'impureses sòlides que són més grans que l'obertura de la malla. Aleshores, el fluid net passa per la pantalla i continua el seu flux a través de la canonada a través de la sortida del colador.

Aquest procés protegeix eficaçment els equips aigües avall, com ara vàlvules reductores de pressió, vàlvules d'alleujament, bombes, intercanviadors de calor i instruments de l'obstrucció, desgast o danys. Això garanteix el funcionament estable de tot el sistema i allarga la vida útil de l'equip. Les impureses interceptades s'acumulen a la part inferior de la pantalla. Quan calgui netejar, només cal obrir el tap de drenatge a la part inferior o treure la coberta de la pantalla per treure la pantalla i netejar-la, restaurant la seva funció de filtració.

1. -Disseny de flux en forma de Y: Mínima resistència al fluid, baixa pèrdua de pressió i alta eficiència de filtració.
2. Pantalla d'-alta resistència: Fet d'acer inoxidable d'-alta qualitat, que ofereix una excel·lent resistència a la corrosió i durabilitat. La malla estàndard és de 18 malles (personalitzable).
3. Gran capacitat de retenció de la brutícia-: La gran àrea de filtració efectiva de la pantalla allarga els cicles de neteja i redueix la freqüència de manteniment.
4. Manteniment fàcil: Equipat amb un tap de drenatge inferior o una tapa amb brides per a una ràpida descàrrega d'impureses i una fàcil retirada de la pantalla per netejar-la.
5. Múltiples opcions de material: Cos de vàlvula disponible en materials com ferro colat, acer al carboni (WCB), acer inoxidable 304/316, etc., per adaptar-se a diferents condicions de funcionament.
6. Instal·lació flexible: Es pot instal·lar horitzontalment o verticalment (assegureu-vos que el port de desguàs mira cap avall per a la instal·lació vertical), adequat per a espais amb espai limitat.

1. Component dels materials

2. GB Mides estàndard de la brida

Notes de dimensions:

L= Longitud-a-cara (longitud de l'estructura)

D= Diàmetre exterior de la brida

D1= Diàmetre del cercle de cargols

D2= Diàmetre de la cara elevada (diàmetre de la cara de segellat)

b= Gruix de la brida

f= Alçada de la cara elevada

z-d= Nombre de forats per a cargols - Diàmetre dels forats per a cargols (mm)

Per complir amb diversos requisits internacionals d'enginyeria, els filtres de tipus Y-WINMETER estan disponibles amb diversos estàndards de connexió de brida. A continuació es mostren les dimensions de referència dels estàndards GB, EN i ANSI comuns.

1. Brida estàndard GB (GB/T 9119, JB/T 79)

Adequat per a pressions nominals PN16, PN25.

2. Brida estàndard EN (EN 1092-2)

Apte per a pressió nominal PN16. Les dimensions-a-cara a cara s'ajusten a DIN3202 F1.

3. Brida estàndard ANSI (ASME B16.5)

Apte per a la classe de pressió 150.

Nota: Les dimensions anteriors són valors de referència per a estàndards comuns. Els productes reals poden variar lleugerament a causa de la pressió, el material i el procés de fabricació. Si us plau, confirmeu les dimensions específiques amb els nostres enginyers de vendes abans de fer la comanda.

Tuberia industrial: Filtració d'aigua, petroli i gas en circulació en indústries química, petroliera, elèctrica i metal·lúrgica.

Enginyeria Municipal: Xarxes de subministrament d'aigua, tractament d'aigües residuals, sistemes de climatització.

Serveis d'edificació: subministrament d'aigua d'edificis-de gran alçada, sistemes de protecció contra incendis, sistemes de calefacció.

Alimentació i Farmacèutica: Filtració de grau higiènic per a begudes, medicaments líquids, etc. (utilitzant material d'acer inoxidable).

Reg Agrícola: Pre-filtració per als sistemes de reg per degoteig i per aspersió per evitar l'obstrucció dels broquets.

1. Direcció d'instal·lació

• Es recomana la instal·lació horitzontal amb el port de drenatge cap avall. Per a la instal·lació vertical, assegureu-vos que la direcció del flux sigui de dalt a baix amb el port de drenatge apuntant cap avall.
• Assegureu-vos que la fletxa marcada al cos de la vàlvula s'alinea amb la direcció del flux del medi.

2. Manteniment rutinari

• Netegeu la pantalla aproximadament una setmana després que comenci un nou sistema per eliminar els residus de la construcció.
• Controleu regularment els manòmetres del colador. Una caiguda de pressió superior a 0,1 MPa (o tal com s'especifica) indica l'obstrucció de la pantalla i requereix neteja.

3. Procediment de neteja

• Tanqueu les vàlvules abans i després del colador i alleugeu la pressió de manera segura a zero.
• Desenrosqueu el tap de drenatge (o traieu la coberta de la brida inferior) i traieu la pantalla.
• Esbandiu la pantalla amb aigua neta. Utilitzeu un raspall suau per eliminar els dipòsits tossuts si cal.No utilitzeu eines dures que puguin danyar la pantalla.
• Torneu a instal·lar la pantalla, premeu el tap/coberta de drenatge i torneu a obrir les vàlvules per reprendre el funcionament normal.

Com triar el filtre de tipus Y-correcte? Si us plau, confirmeu els punts següents:

1. Talla: Coincideix amb el diàmetre de la canonada, normalment no inferior al diàmetre d'entrada de la bomba associada.

2. Classificació de pressió: Seleccioneu PN16, PN25, Class150 o superior en funció de la pressió de funcionament màxima del sistema.

3. Material:

Aigua/oli general: ferro colat o acer al carboni.

Mitjans corrosius: acer inoxidable 304/316.

Aliments/Farmacèutics: acer inoxidable de grau higiènic.

4. Precisió de filtració: Trieu la mida de la malla en funció de la mida de les partícules d'impureses i dels requisits de l'equip aigües avall (per exemple, 20-30 malles per a la protecció de la bomba, 40-60 malles abans dels intercanviadors de calor, 80-100 malles per als broquets).

5. Estàndard de connexió: les brides estàndard GB són estàndard; opcions personalitzades com ANSI, JIS, etc., estan disponibles a petició.

• Temps de lliurament estàndard: Les mides DN50-DN200 solen estar en estoc. DN250 i superior requereixen de 3 a 7 dies hàbils (consulteu el nostre equip de vendes per a la confirmació).
• Personalització: Oferim personalització per a materials especials, classificacions de pressió, mides de malla i estàndards de connexió. Si us plau, proporcioneu els vostres requisits tècnics.
• Embalatge i enviament: Envasat en caixes de fusta o cartró. Enviament a través de proveïdors de logística, accessible a tot el país.

• Anys d'experiència en la fabricació d'equips de filtració de fluids, garantint una qualitat fiable.
• control de qualitat estricte; cada producte es sotmet a proves de pressió.
• Suport tècnic-únic per a la selecció i el-servei postvenda.
